【算法学习】圆方树

本知识点，涉及最大流，最小割等知识点，超出目前的通力范围，暂不研究，明年初开发学习进阶课，预计后年开始做周边习题。

写于 2023-07-28

众所周知，树（或森林）有很好的性质，并且容易通过很多常见数据结构维护。

而 一般图 则没有那么好的性质，所幸有时我们可以 把一般图上的某些问题转化到树上考虑。

而 圆方树 就是一种 将图变成树 的方法。本文将介绍圆方树的构建，性质和一些应用。

限于篇幅，本文中有一些结论未经证明，读者可以自行理解或证明。

一、圆方树的定义

圆方树最初是处理 仙人掌图 （每条边在不超过一个简单环中的无向图）的一种工具，不过发掘它的更多性质，有时我们可以在一般无向图上使用它。

仙人掌图例子

要介绍圆方树，首先要介绍 点双连通分量。

一个点双连通图的一个定义是：图中任意两不同点之间都有至少两条点不重复的路径。点不重复既指路径上点不重复（简单路径），也指两条路径的交集为空（当然，路径必然都经过出发点和到达点，这不在考虑范围内）。

可以发现对于只有一个点的图比较难定义它是不是一个点双，这里先不考虑节点数为 1 的图。

一个近乎等价的定义是：不存在割点的图。

这个定义只在图中只有两个点，一条连接它们的边时失效。它没有割点，但是并不能找到两条不相交的路径，因为只有一条路径。（也可以理解为那一条路径可以算两次，的确没有交，因为不经过其他点）

虽然原始的定义的确是前者，但是为了方便，我们规定点双图的定义采用后者。

而一个图的点双连通分量则是一个极大点双连通子图。与强连通分量等不同，一个点可能属于多个点双，但是一条边属于恰好一个点双（如果定义采用前者则有可能不属于任何点双）。

在圆方树中，原来的每个点对应一个圆点，每一个点双对应一个方点。所以共有 n+c 个点，其中 n 是原图点数，c 是原图点双连通分量的个数。

而对于每一个点双连通分量，它对应的方点向这个点双连通分量中的每个点连边。每个点双形成一个 菊花图 ，多个 菊花图 通过原图中的割点连接在一起（因为点双的分隔点是割点）。

显然，圆方树中每条边连接一个圆点和一个方点。

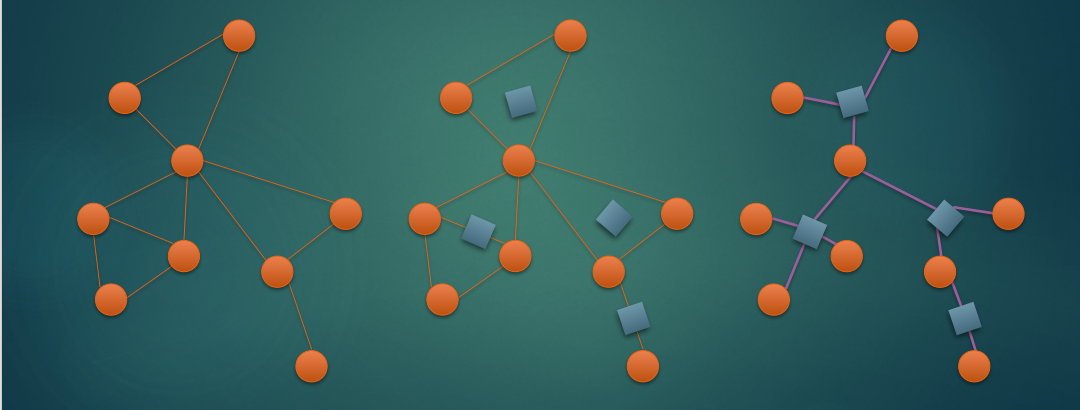

下面有一张图，来自 WC 的 PPT，显示了一张图对应的点双和圆方树形态。

解释：原始无向连通图->划出点双->每个点双对应一个方点->抽象出这个方点->点双中所有点向这个点点连边->将无向图转化为圆方树

圆方树的点数小于 2n，这是因为割点的数量小于 n，所以请注意各种数组大小要开两倍。

其实，如果原图连通，则 圆方树 才是一棵树，如果原图有 k 个连通分量，则它的圆方树也会形成 k 棵树形成的森林。

注：如果原图中某个连通分量只有一个点，则需要具体情况具体分析，我们在后续讨论中不考虑孤立点。

二、圆方树的构建

对于一个图，如何构造出它的圆方树呢？首先可以发现如果图不连通，可以拆分成每个连通子图考虑，所以我们只考虑连通图。

因为圆方树是基于点双连通分量的，而点双连通分量又基于割点，所以只需要用类似求割点的方法即可。

求割点的常用算法是 Tarjan 算法，如果你会了理解下面的内容就很简单了，如果你不会也没关系。

我们跳过 Tarjan 求割点，直接介绍圆方树使用的算法（其实是 Tarjan 的变体）：

对图进行 DFS，并且中间用到了两个关键数组 dfn 和 low（类似于 Tarjan）。

dfn[u] 存储的是节点 u 的 DFS 序，即第一次访问到 u 时它是第几个被访问的节点。
low[u] 存储的是节点 u 的 DFS 树中的子树中的某个点 v 通过最多一次返祖边或向父亲的树边能访问到的点的最小 DFS 序。

如果没有听说过 Tarjan 算法可能会有点难理解，让我们举个例子吧：

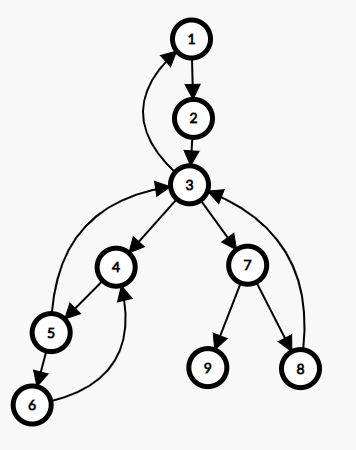

（可以发现这张图其实和上面图片中的图等价）

这里树边从上至下用直线画出，返祖边从下至上用曲线画出。节点的编号便是它的 DFS 序。

则有 low 数组如下：

并不是很难理解吧，注意这里 9 的 low 是 7，与一些求割点的做法有差异，因为为了方便，我们规定了可以通过父边向上，但主要思想是相同的。

我们可以很容易地写出计算 dfn 和 low 的 DFS 函数（初始时 dfn 数组清零）：

void Tarjan(int u) {
	low[u] = dfn[u] = ++dfc; // low 初始化为当前节点 dfn
	for (int v : G[u]) {     // 遍历 u 的相邻节点
		if (!dfn[v]) {       // 如果未访问过
			Tarjan(v);       // 递归
			low[u] = min(low[u], low[v]); // 未访问的和 low 取 min
		} else low[u] = min(low[u], dfn[v]); // 已访问的和 dfn 取 min
	}
}

接下来，我们考虑点双和 DFS 树以及这两个数组之间的关联。

可以发现，每个点双在 DFS 树上是一棵连通子树，并至少包含两个点；特别地，最顶端节点仅往下接一个点。

同时还可以发现每条树边恰好在一个点双内。

我们考虑一个点双在 DFS 树中的最顶端节点 u，在 u 处确定这个点双，因为 u 的子树包含了整个点双的信息。

因为至少有两个点，考虑这个点双的下一个点 v，则有 u，v 之间存在一条树边。

不难发现，此时一定有 low[v]=dfn[u]。

更准确地说，对于一条树边 u→v，u,v 在同一个点双中，且 u 是这个点双中深度最浅的节点当且仅当 low[v]=dfn[u]。

这并不难处理，我们可以在 DFS 过程中维护一个栈，存储还未确定所属点双（可能有多个）的节点。

在找到点双时，点双中除了 u 以外的其他的点都集中在栈顶端，只需要不断弹栈直到弹出 v 为止即可。

当然，我们可以同时处理被弹出的节点，只要将其和新建的方点连边即可。最后还要让 u 和方点连边。

这样就很自然地完成了圆方树的构建，我们可以 给方点标号为 n+1 开始的整数，这样可以有效区分圆点和方点。

这部分可能讲述得不够清晰，下面贴出一份代码，附有详尽注释以及帮助理解的输出语句和一份样例，建议读者复制代码并自行实践理解，毕竟代码才是最能帮助理解的（不要忘记开 c++11）。

#include <cstdio>
#include <vector>
#include <algorithm>
using namespace std;

const int MN = 100005;

int N, M, cnt;
vector<int> G[MN], T[MN * 2];

int dfn[MN], low[MN], dfc;
int stk[MN], tp;

void Tarjan(int u) {
    printf("  Enter : #%d\n", u);
    low[u] = dfn[u] = ++dfc;              // low 初始化为当前节点 dfn
    stk[++tp] = u;                        // 加入栈中
    for (int v : G[u]) {                  // 遍历 u 的相邻节点
        if (!dfn[v]) {                    // 如果未访问过
            Tarjan(v);                    // 递归
            low[u] = min(low[u], low[v]); // 未访问的和 low 取 min
            if (low[v] == dfn[u]) {       // 标志着找到一个以 u 为根的点双连通分量
                ++cnt;                    // 增加方点个数
                printf("  Found a New BCC #%d.\n", cnt - N);
                // 将点双中除了 u 的点退栈，并在圆方树中连边
                for (int x = 0; x != v; --tp) {
                    x = stk[tp];
                    T[cnt].push_back(x);
                    T[x].push_back(cnt);
                    printf("    BCC #%d has vertex #%d\n", cnt - N, x);
                }
                // 注意 u 自身也要连边（但不退栈）
                T[cnt].push_back(u);
                T[u].push_back(cnt);
                printf("    BCC #%d has vertex #%d\n", cnt - N, u);
            }
        } else
            low[u] = min(low[u], dfn[v]); // 已访问的和 dfn 取 min
    }
    printf("  Exit : #%d : low = %d\n", u, low[u]);
    printf("  Stack:\n    ");
    for (int i = 1; i <= tp; ++i) printf("%d, ", stk[i]);
    puts("");
}

int main() {
#ifndef ONLINE_JUDGE
    freopen("YFS.in", "r", stdin);
#endif
    scanf("%d%d", &N, &M);
    cnt = N; // 点双 / 方点标号从 N 开始
    for (int i = 1; i <= M; ++i) {
        int u, v;
        scanf("%d%d", &u, &v);
        G[u].push_back(v); // 加双向边，无向图
        G[v].push_back(u);
    }
    // 处理非连通图
    for (int u = 1; u <= N; ++u)
        if (!dfn[u]) Tarjan(u), --tp;
    // 注意到退出 Tarjan 时栈中还有一个元素即根，将其退栈
    return 0;
}

注：黄海修改了一个使用链式前向星的版本,也是无向图，只有无向图中才有点双连通分量的概念

#include <bits/stdc++.h>
using namespace std;
const int N = 1e5 + 10, M = N << 2;

int n, m;
int ts, root, dfn[N], low[N], stk[N], top;
vector<int> bcc[N];
int bcc_cnt;

int e[M], h[N], idx, w[M], ne[M];
void add(int a, int b, int c = 0) {
    e[idx] = b, ne[idx] = h[a], w[idx] = c, h[a] = idx++;
}

void tarjan(int u) {
    printf("  Enter : #%d\n", u);
    dfn[u] = low[u] = ++ts;
    stk[++top] = u;
    if (u == root && h[u] == -1) {
        bcc[++bcc_cnt].push_back(u);
        return;
    }
    for (int i = h[u]; ~i; i = ne[i]) {
        int v = e[i];
        if (!dfn[v]) {
            tarjan(v);
            low[u] = min(low[u], low[v]);

            if (low[v] >= dfn[u]) {
                bcc_cnt++;
                printf("  Found a New BCC #%d.\n", bcc_cnt);

                int bcc_id = bcc_cnt + n;
                int x;
                do {
                    x = stk[top--];
                    bcc[bcc_cnt].push_back(x);
                    // 将x向圆方树方格建边
                    add(x, bcc_id);
                    printf("    BCC #%d has vertex #%d\n", bcc_cnt, x);
                } while (x != v);
                bcc[bcc_cnt].push_back(u);
                // 将u向圆方树方格建边
                add(u, bcc_id);
                printf("    BCC #%d has vertex #%d\n", bcc_cnt, u);
            }
        } else
            low[u] = min(low[u], dfn[v]);

        printf("  Exit : #%d : low = %d\n", u, low[u]);
        printf("  Stack:\n    ");
        for (int i = 1; i <= top; ++i) printf("%d, ", stk[i]);
        puts("");
    }
}

int main() {
#ifndef ONLINE_JUDGE
    freopen("YFS.in", "r", stdin);
    freopen("YFS_2.out", "w", stdout);
#endif
    memset(h, -1, sizeof h);
    cin >> n >> m;
    for (int i = 0; i < m; i++) {
        int a, b;
        cin >> a >> b;
        add(a, b), add(b, a);
    }

    for (root = 1; root <= n; root++)
        if (!dfn[root]) tarjan(root);

    // for (int i = 1; i <= bcc_cnt; i++) {
    //     for (int j = 0; j < bcc[i].size(); j++)
    //         printf("%d ", bcc[i][j]);
    //     puts("");
    // }
    return 0;
}

提供一个测试用例：

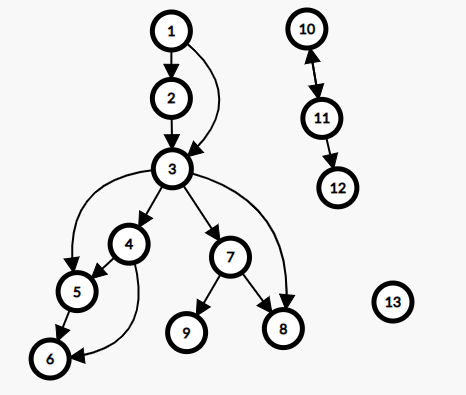

这个例子对应的图（包含了重边和孤立点的情况）：

三、圆方树的应用

我们讲一些可以使用圆方树求解的例题。

[APIO2018]铁人两项

这题可以作为圆方树模板题看待。
